RAS modul 4T

RAS modul 4T

Je profesionální recirkulační zařízení, které je určeno jak začínajícím, tak profesionálním chovatelům ryb. Může být použito i jako „rybí“ část do akvaponického systému. Je ideální jako tzv. pilotní projekt pro investory do akvakultury bez praktických zkušeností, kteří uvažují o seriózní investici do RAS a rádi by si chov ryb v RAS vyzkoušeli.

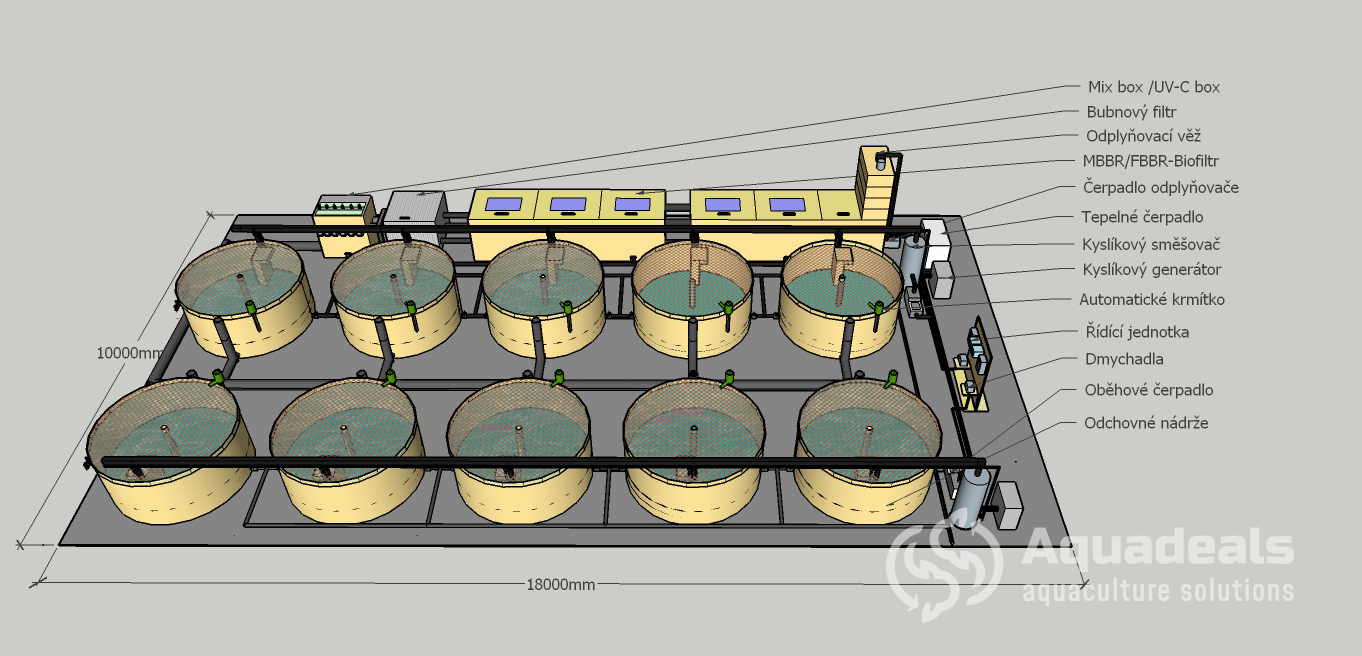

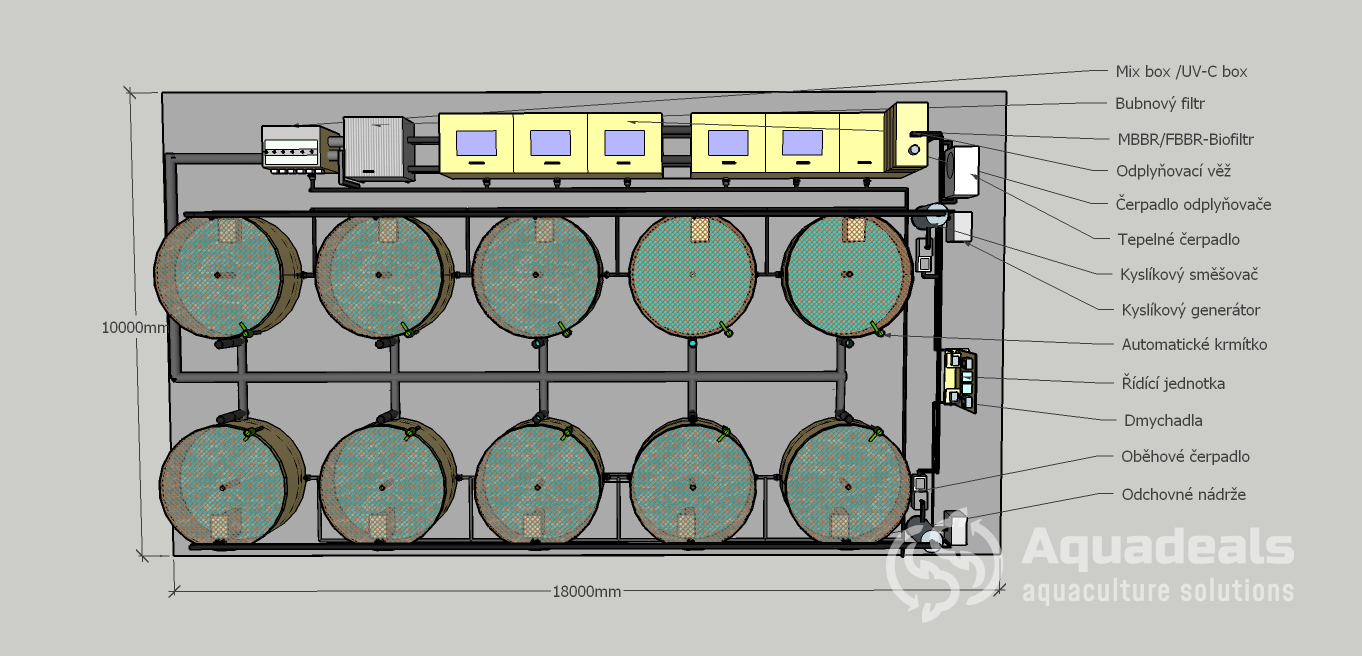

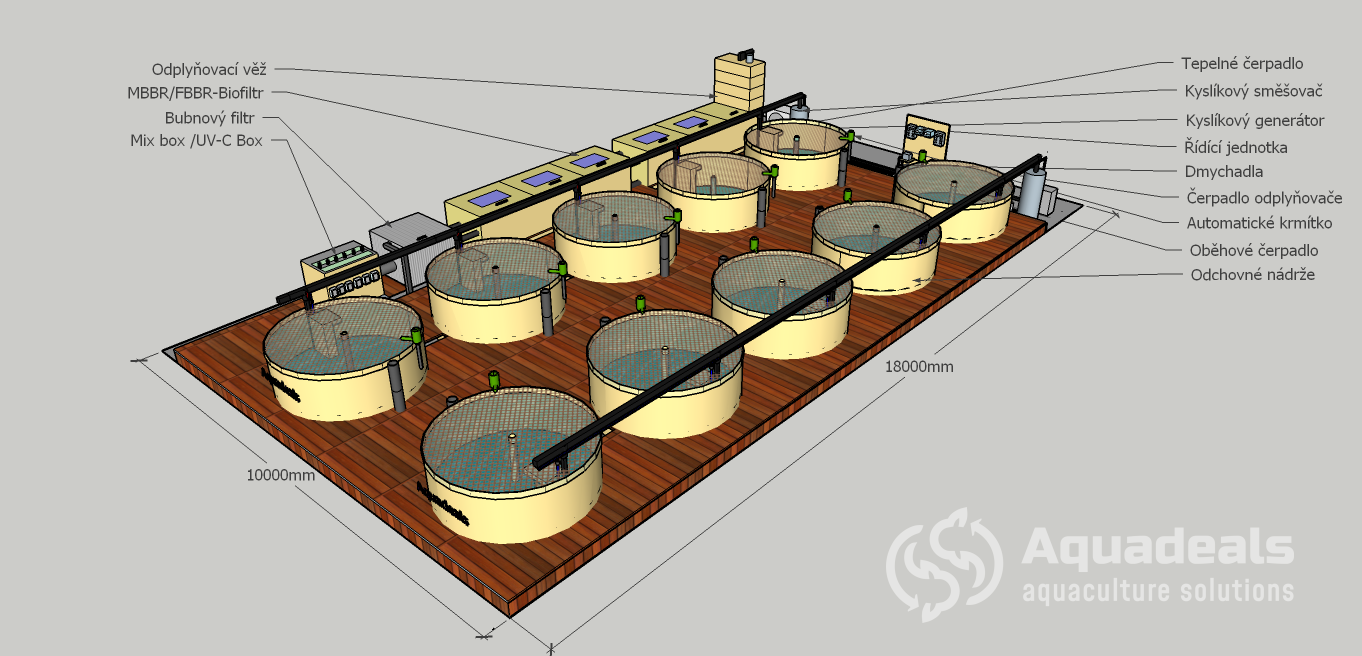

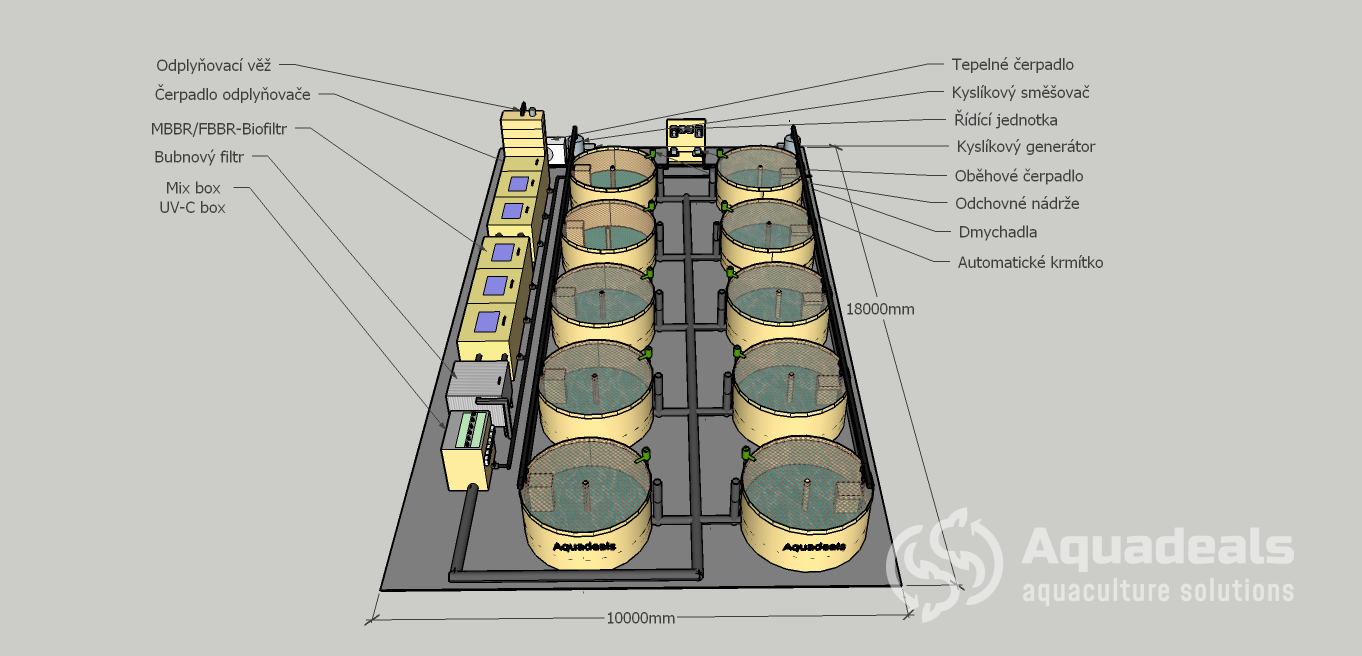

RAS Modul 4T složení:

Odchovné nádrže

• kruhové, se středovým sběrným válcem
• s bezpečnostním přepadem
• odtok systémem trubka v trubce vystavující hladinu v nádrži
• odkalování samostatným ventilem
• s integrovaným přídavným airliftem (aerace nádrží, krouživý tok v nádržích)
• s integrovaným tryskovým rozvaděčem vratného potrubí
• horní olemování trubkou
• krycí síť proti vyskakování ryb
• výška 1200mm, průměr 2600 mm
• odchovný objem cca 4000l
• výrobce Aquadeals s.r.o.

Mix box/UV-C box

• slučovací komora sběrného potrubí z odchovných nádrží
• slouží k vyrovnání tlakových ztrát sběrného potrubí
• slouží jako zásobní nádrž odchovného systému
• slouží k instalaci ponorných UV-C lamp
• slouží jako referenční bod pro instalaci senzorů
• slouží k instalaci automatického dopouštění
• slouží jako aditivní bod pro fyz.chem terapii systému
• objem 2 m³
• výrobce Aquadeals s.r.o.

Mechanický filtr

• bubnový filtr
• s automatickým oplachem
• s integrovaným bezpečnostním přepadem
• včetně řídící jednotky s mobilní aplikací

Biologický filtr

• s plovoucím ložem (MBBR)
• s fixním ložem (FBBR)
• s náplní RK-BioElements
• s aerací
• čištění FBBR části pomocí integrovaného bloweru
• odkalování komor samostatným ventilem ze dna
• včetně poklopů s průzory a odvětrávacími hlavicemi
• objem 10m³
• objem MBBR a FBBR médií 7,5m³
• výrobce Aquadeals s.r.o.

Odplyňovací věž

• slouží k odplynění vody a biologické filtraci
• integrovaný skrápěný filtr
• s integrovaným čerpadlem
• včetně filtrační náplně 800l RK – BioElements
• výrobce Aquadeals s.r.o.

 Instalační panel

• slouží k optimálnímu umístění regulačních prvků
• umožňuje logické uspořádání řídících jednotek a systémového rozvaděče
• usnadňuje ovládání systému a servis ovládacích prvků
• výrobce Aquadeals s.r.o.

Oběhové čerpadlo

• IP PRO 30 000, invertor s integrovaným frekvenčním měničem
• jmenovitý výkon 0- 30 000 l/hod
• reálný výkon v systému 10 – 28 000 l/hod dle intenzity odchovu
• příkon 300 – 1300W
• 4 ks

Dmychadlo biofiltru

• Secoh JDK – S 200
• objemový průtok vzduchu v biofiltru cca 270l/min
• příkon 180W
• 2 ks

Dmychadlo odchovných nádrží

• Secoh JDK – S 200
• objemový průtok vzduchu v biofiltru cca 200l/min
• příkon 180W
• slouží k pohonu přídavných airliftů v odchovných nádržích
• 2 ks

UV-C lampa

• ponorná amalgámová germicidní zářivka
• uložena v instalční části UV -C boxu
• příkon 90 W/ks
• celkový příkon 900W
• životnost zářivky 16 000 hodin
• elektronický předřadník se soft startem
•  10 ks

Blower

• slouží k propírání fixního lože biofiltru tlakovým vzduchem
• v chodu jen při údržbě biofiltru
• doba chodu cca 60 vteřin na 1 prací cyklus
• příkon 600W
• 2 ks

Kyslíkový generátor/kyslíkový směšovač

• kyslíkový PSA generátor slouží k řízenému obohacování vody kyslíkem na úroveň 102% relativního nasycení
• v chodu jen při reálnému poklesu kyslíku pod 100% nasycení
• včetně hnacího kompresoru
• kyslíkový směšovač slouží k ideálnímu rozpuštění vyráběného kyslíku v recirkulované vodě, instalován na bypassu tlakového vedení
• příkon generátoru 300W
• max. výkon generátoru 2,5m³ O2/hod
• čistota kyslíku 90-95%
• tlak kyslíku 6,2 bar
• výkon hnacího kompresoru 15 000l vzduchu/hod

Řídící jednotka

• Senect Aquaculture/PRO
• umožňuje monitorovat základní fyzikálně-chemické parametry vody
• např. pH, kyslík, teplotu, úroveň hladiny, ORP a pod.
• umožňuje monitorovt a ovládat všechna zařízení v systému on-line pomocí mobilní aplikace SENECT

Systémový rozvaděč

• s integrovaným proudovým chráničem 16 mA
• se zásuvkovými okruhy
• každý okruh jištěný vlastním jističem

Automatická krmítka

• varianta 5kg
• výrobce LINN
• s vlastní řídící jednotkou, která umožňuje přesné a efektivní krmení

Tepelné čerpadlo

• řízení teploty v systému
• invertorové T.Č. s funkcí topení i chlazení
• instalované na vlastním bypassu
• topný výkon 9,5kWh

RAS modul 4T– technické parametry

• celkový objem 50 000l
• průtok 100 000l/hod
• spotřeba vody cca 1500 – 2500l /den v závislosti na intenzitě chovu
• průměrná spotřeba energie bez T.Č. 4900-7960 W/hod v závislosti na nastavení systému
• roční produkce cca 4000kg v závislosti na chovaném druhu
• intenzita produkce max 100kg/m³

RAS 4T modul lze doplnit o další zařízení tak, aby plně vyhovoval provozním požadavkům chovatele. Pro rozšíření modulu jsou k dispozici tato zařízení:

• nouzový kyslík (řešení pro zajištění chovu v případě přerušení dodávky el. energie)
• UPS záložní zdroj s elektrocentrálou
• ozonizátor, výkon 2 – 10g/O3/hod
• pěstební systém pro Akvaponii
• pochozí podlaha pro zakrytí potrubí

RAS modul 4T jsme schopni navrhnout a vyrobit přesně dle Vašich požadavků, v případě zájmu nás neváhejte kontaktovat.
